¶ Загрузка и установка на принтер
¶ Получите полный Root доступ к принтеру

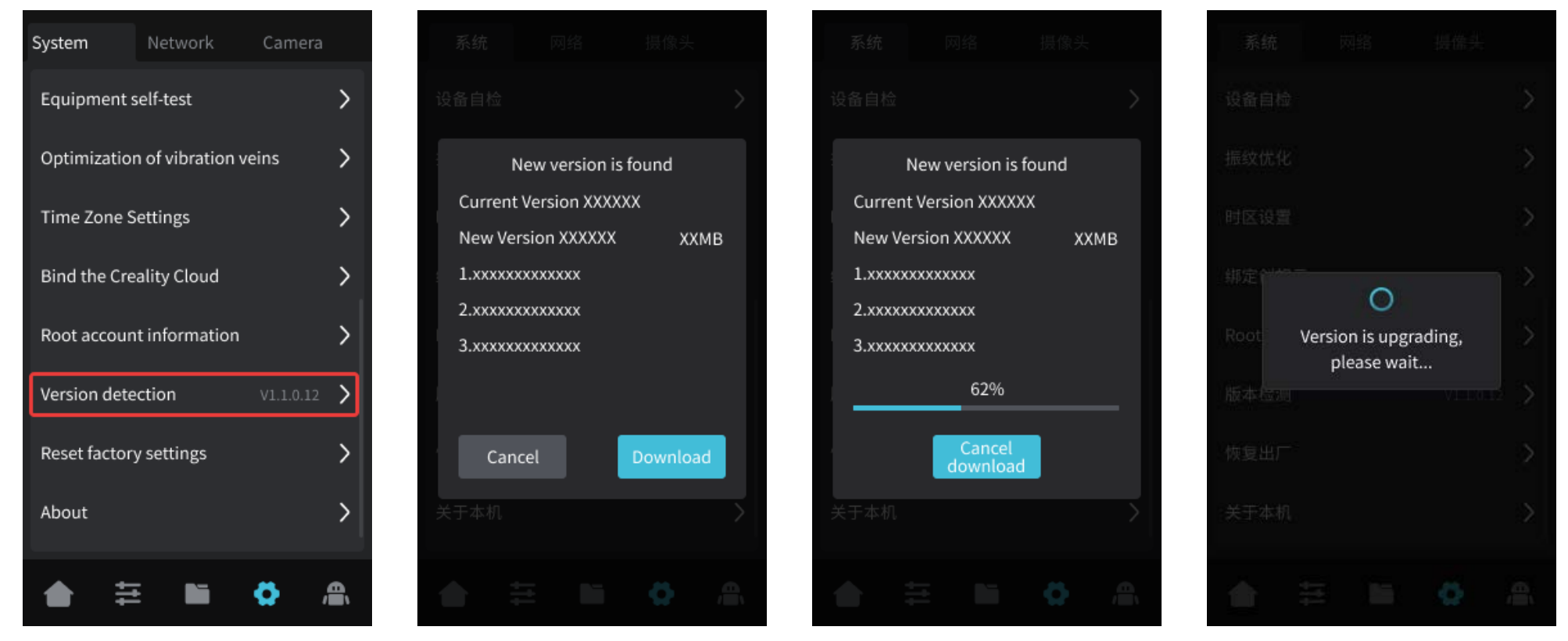

Прошивку необходимо обновить до версии V1.1.0.12 или выше. После завершения обновления устройство автоматически перезагрузится.

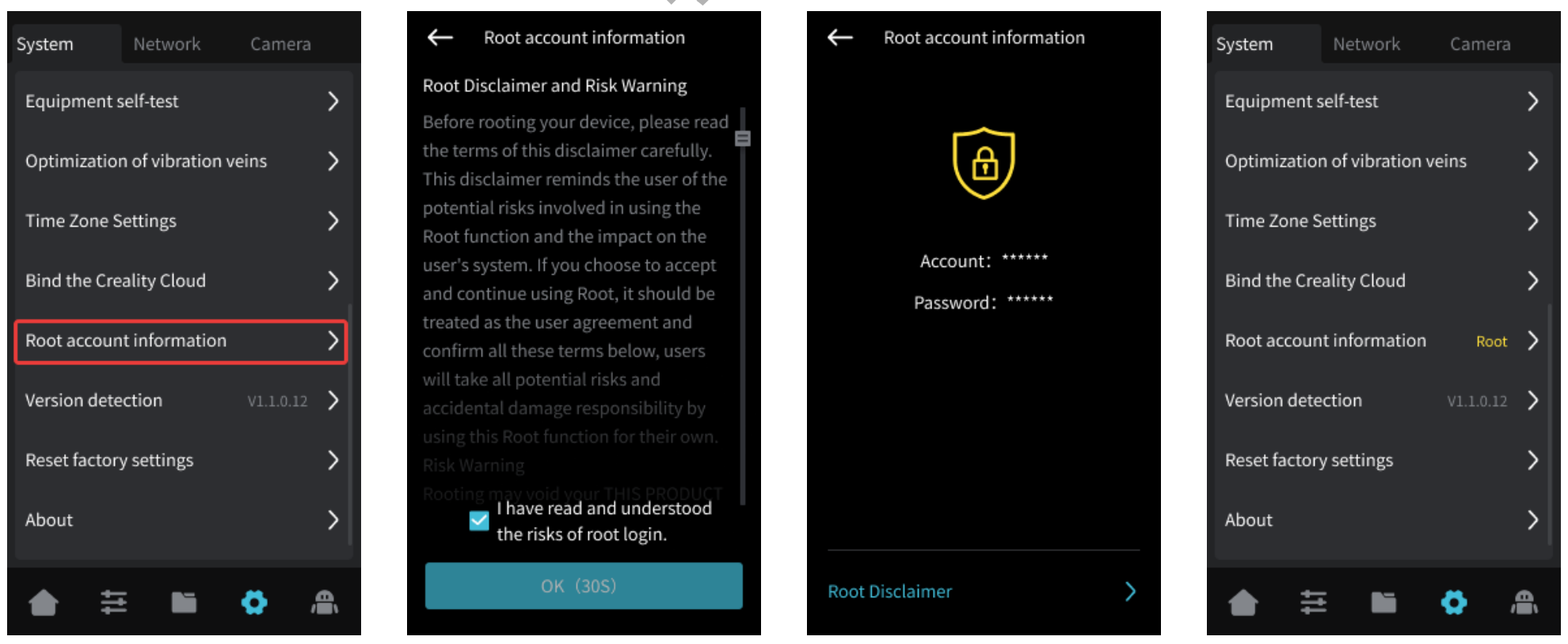

¶ Включение Root
Примечание: Необходимо принять отказ от ответственности, иначе устройство не запустит SSH-сервис.
¶ Установите прошивку с поддержкой 5D модуля
¶ Подключитесь к принтеру по SSH
-
Узнайте IP-адрес принтера (в настройках сети или на экране устройства).
-
Откройте терминал на компьютере. (для Wondows в поиске введите Powershell)
-
Выполните команду:
ssh root@IP_ПРИНТЕРА -
Введите пароль, указанный в разделе информации Root в настройках принтера
После подключения вы получите доступ к системе принтера через консоль.
¶ Онлайн установка
Для автоматической установки с веб-интерфейсом Mainsail введите в консоли
wget -O- https://software.stereotech.org/5doe/master/creality-ender3-v3ke/mainsail/installer.sh | sh -s -- install
Для автоматической установки с веб-интерфейсом Fluidd введите в консоли
wget -O- https://software.stereotech.org/5doe/master/creality-ender3-v3ke/fluidd/installer.sh | sh -s -- install
Все действия будут произведены автоматически. После установки:
- Для доступа к Mainsail введите в браузере IP принтера с портом 4409 например,
192.168.1.1:4409 - Для доступа к Fluidd введите в браузере IP принтера с портом 4408 например,
192.168.1.1:4408
¶ Оффлайн установка
Для интерфейса Mainsail скачайте архив
Для интерфейса Fluidd скачайте архив
- Создайте папку
module5dв корне USB-накопителя. - Скопируйте файлы installer.sh и module5d.tar из архива на USB накопитель
- Подключите накопитель к принтеру
- Подключи тесь к принтеру по ssh
- В консоли принтера выполните
cp /tmp/udisk/sda1/module5d/* /usr/data/
/usr/data/installer.sh install
Будет произведена установка. После установки:
- Для доступа к Mainsail введите в браузере IP принтера с портом 4409 например,
192.168.1.1:4409 - Для доступа к Fluidd введите в браузере IP принтера с портом 4408 например,
192.168.1.1:4408
¶ Проверка прошивки 5D модуля
¶ Установка совместимой прошивки
Скачивание прошивки: Загрузите нужный файл прошивки
Переход в режим загрузчика (Bootloader):

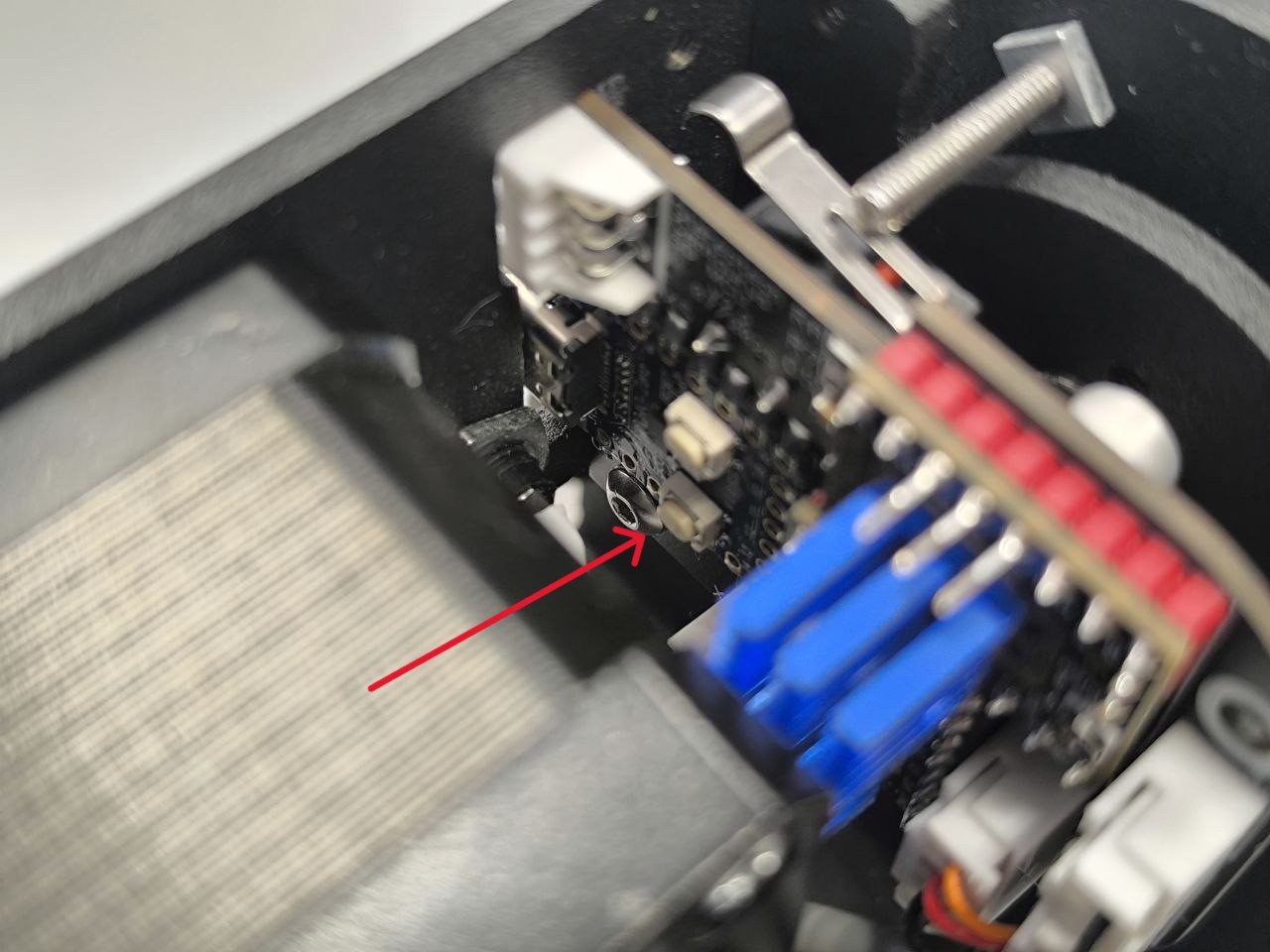

- Нажмите и удерживайте кнопку BOOT на вашей плате 5D модуля.
- Подключите плату к компьютеру с помощью USB-кабеля.
- Отпустите кнопку BOOT.
Установка прошивки:
- Компьютер определит плату 5D модуля как съёмный USB-накопитель
- Перетащите скачанный файл
.uf2в этот накопитель (методом Drag-and-Drop).
Перезагрузка: Плата 5D модуля автоматически перезагрузится и начнёт работать с новой прошивкой.
¶ Проверка подключения 5D модуля
Для того чтобы убедиться, что 5D модуль подключен и определяется принтером, убедитесь, что в интерфейсе Mainsail или Fluidd появились разделы с управлением 5D модулем (страница на боковой панели) и компоненты ручного управления модулем
Если модуль подключен и данные разделы отсутствуют, проверь подключение и питание модуля, и при необходимости переподключите модуль
Рекомендуется сначала подключать USB кабель от 5D модуля к принтеру, а затем подключать блок питания 5D модуля
¶ Первичная настройка принтера для 5D печати
Для корректной работы Автоматического выравнивания основания для печати необходимо точно знать расстояние между соплом и датчиком калибровки по координатам X, Y и Z. Это можно сделать используя сам принтер
¶ Измерение отступов датчика с использованием автоматической калибровки

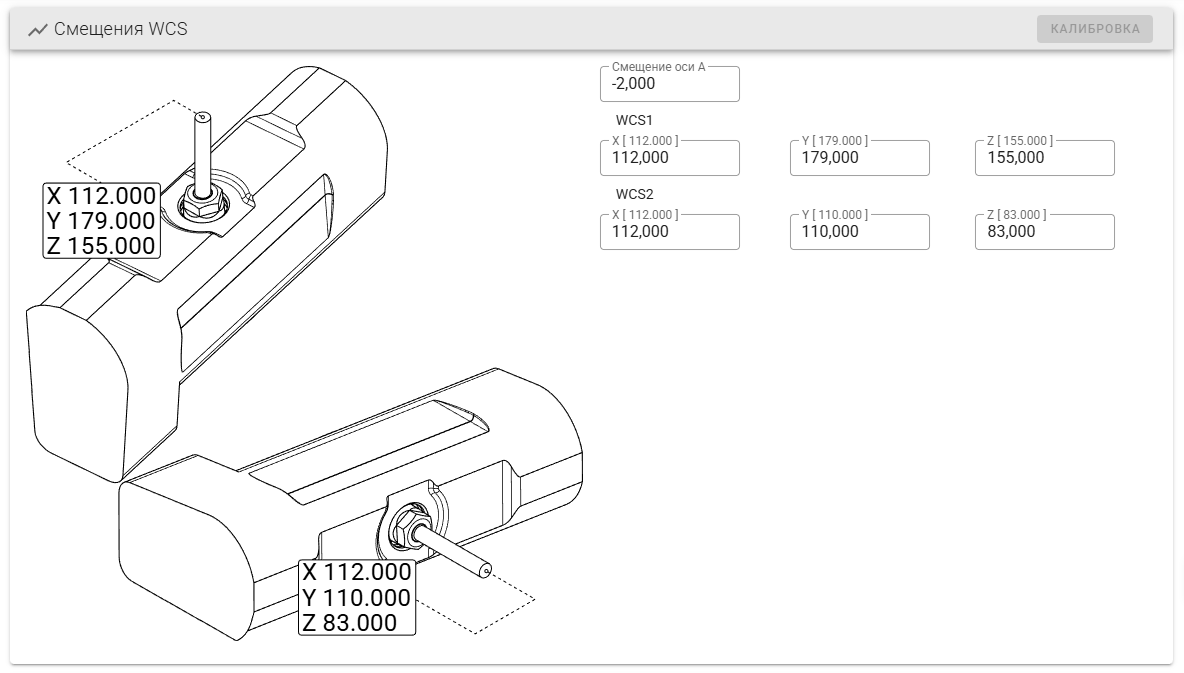

WCS оффсеты
Это нулевые положения 5D модуля в области печати принтера, по этим положениям 5D принтер определяет начало печати
WCS1 - положение при координате A = 0гр. (вертикально)
WCS2 - положение при координате A = 90гр. (горизонтально)
- Проведите Калибровку WCS

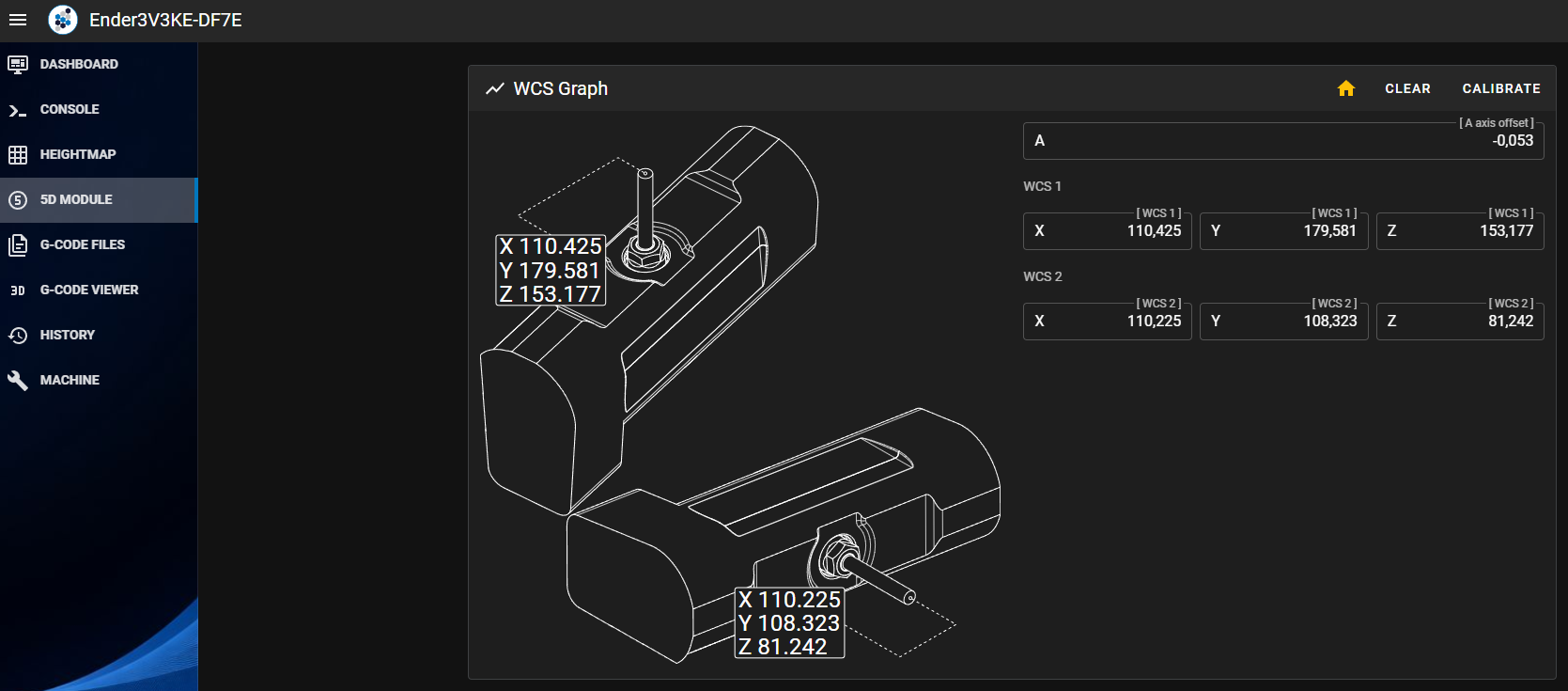

- Получите рассчитанные значения WCS оввсетов. Для измерения нам понадобится WCS1 (положение при координате A = 0гр. (вертикально))
- Используя консоль или ручное управление переместите печатающую головку принтера в указанные координаты WCS1 и A = 0
Команды для консоли, где ... необходимо заменить на координаты WCS1
G28
G0 A0
G0 X... Y... Z...
-
Используя ручное управление скорректируйте положение сопла над основанием для печати пока сопло не окажется в центре основания по осям X и Y и будет минимально её касаться.
-
Сохраните полученные координаты
6. Рассчитайте разности по осям по полученным данным
dX = X_manual - X_wcs1
dY = Y_manual - Y_wcs1
dZ = Z_wcs1 - Z_manual
где X_manual - координаты из п.5, а X_wcs1 координаты WCS1

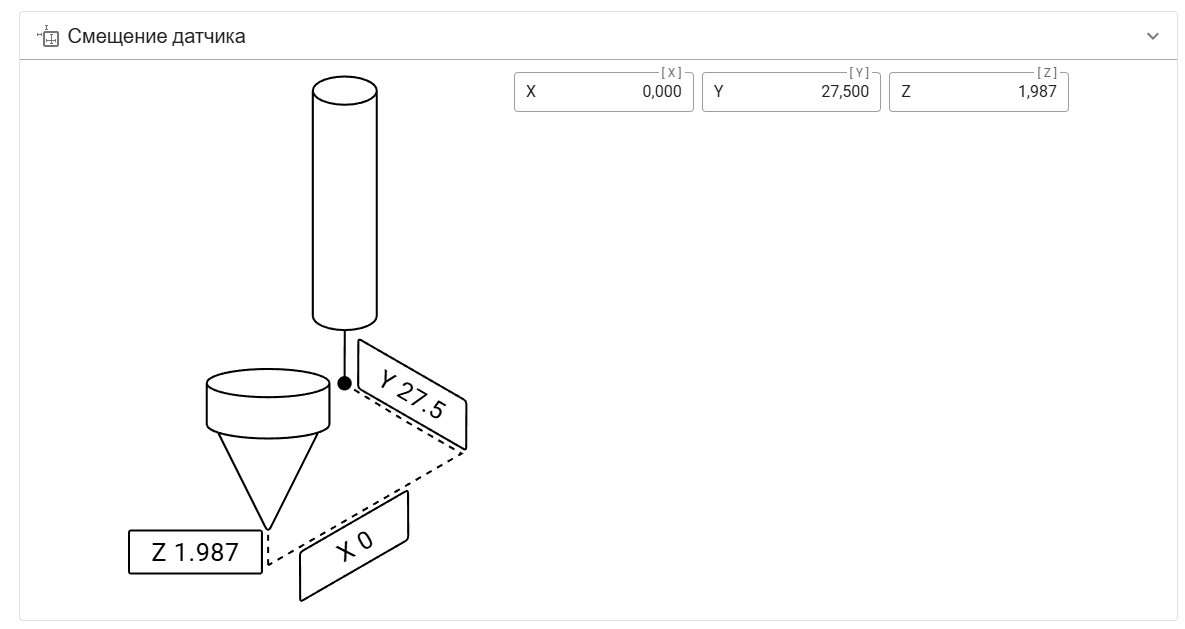

- Введите полученные значения в отступы датчика
- Повторите Автоматическое выравнивание основания для печати для коррекции WCS
- При необходимости повторите п.2-7 до получения корректных положений сопла и основания для печати
- Сохраните конфигурацию (кнопка сохранения будет доступна на верхней панели)
Данная настройка не требует постоянного повтора и требуется при конструктивных изменениях печатающей головки, либо при смене принтера, на который устанавливается модуль
