Вы можете ознакомиться с типовыми проектами и использовать их в своей работе.

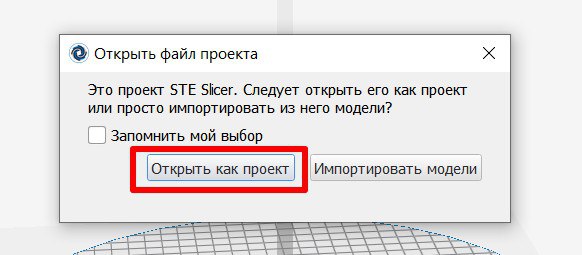

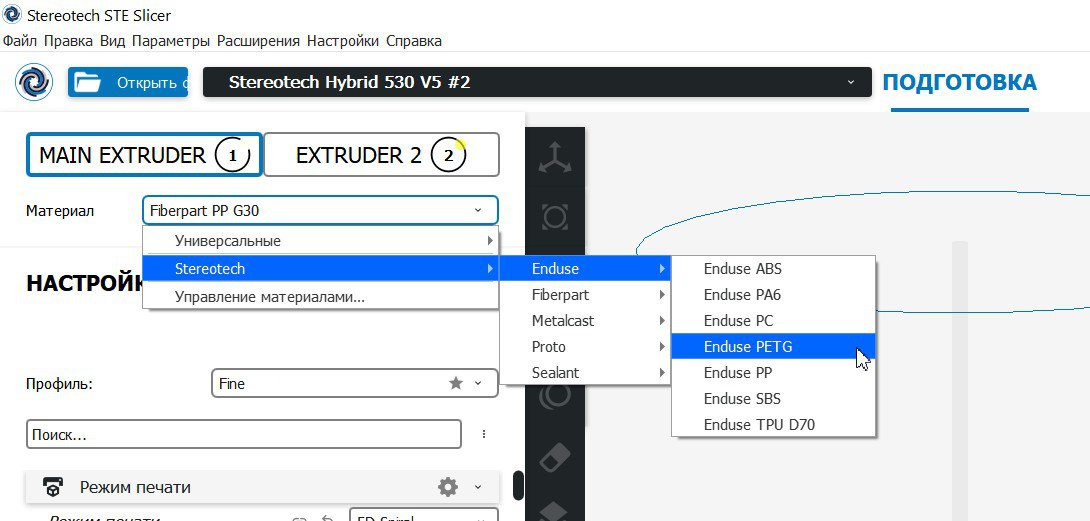

Для использования проекта нужно открыть его с помощью STE Slicer и удалить демонстрационную 3Д модель, затем загрузить свою 3Д модель и выбрать нужный вам профиль материала.

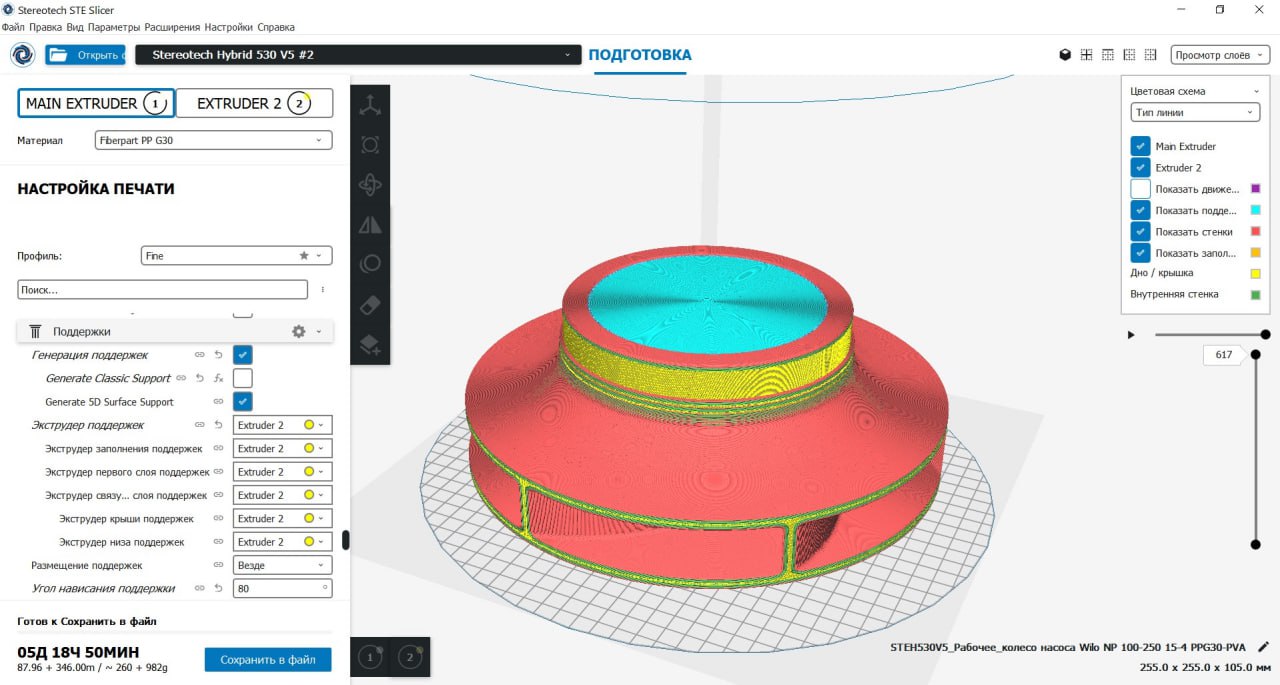

¶ 1. Рабочее колесо насоса
Типовые детали: Рабочие колёса насосов, крыльчатки, импеллеры, детали имеющие тарельчатую форму с отверстием в центре.
Данная деталь печатается в режиме 5D Spiral с применением двух экструдеров.
Материал печати: PP GF30 - основной. PVA - вспомогательный.
Адгезив: Клей-гель Ultimatum.
Экструдеры: Основной экструдер с соплом 0,6мм из закалённой стали. Вспомогательный экструдер с соплом 0,4мм из латуни.
Особенности печати: Деталь печатается с нулевым воздушным зазором поддержек, так как применяется водорастворимый материал печати поддержек. В случае печати подобной детали одним экструдером необходимо задать воздушный зазор поддержек равным высоте слоя и отключить связующий слой поддержек для облегчения постобработки.
Подготовка принтера: Для печати двухэкструдерной детали в 5D режиме потребуется калибровка второго экструдера. Нужно установить 3D модуль и при необходимости заменить принтблоки. Затем нужно запустить менеджер "Настройка смещения сопел" и выполнить калибровку. После этого нужно установить и откалибровать 5D модуль, а также задать точку старта печати.
steh530v5_рабочее_колесо_насоса_wilo_np_100_250_15_4_ppg30_pva.3mf

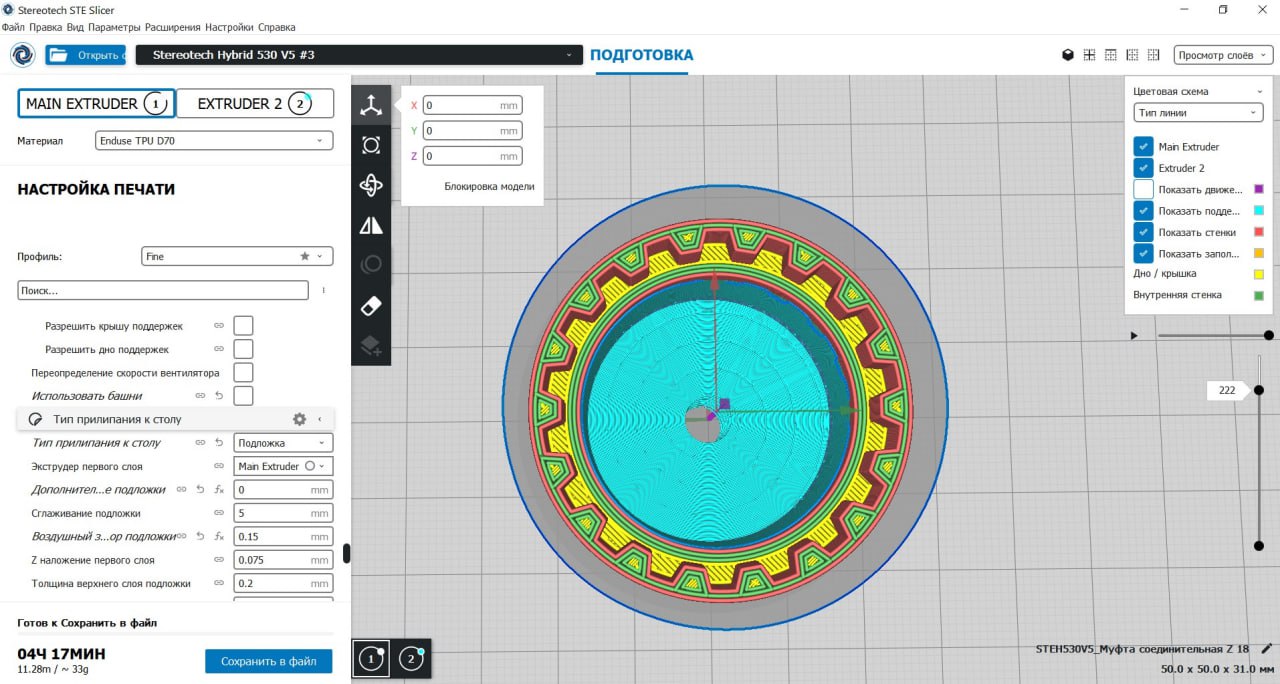

¶ 2. Муфта зубчатая
Типовые детали: Соединительные муфты, конусные шестерни, детали вилочного типа, крыльчатки, кронштейны и другие детали не имеющие отверстия для оснастки или требующие высокого качества детализации внутренней части детали.
Данная деталь печатается в режиме 5D Spiral full одним экструдером.
Материал печати: TPU D70.
Адгезив: Клей-спрей.
Экструдеры: Основной экструдер с соплом 0,4мм из латуни.
Особенности печати: Деталь печатается в комбинированном 5D Spiral full режиме. Сердечник с зубьями печатается в 3Д режиме, что позволяет усилить зубья путём армирования непрерывными внешними стенками. Внешняя часть печатается в 5D режиме с помощью спиралевидных линий, что делает эту деталь более прочной на разрыв.
Подготовка принтера: Установить и откалибровать 5D модуль, подготовить и установить основание 60мм и задать точку старта печати.
steh530v5_муфта_соединительная_z_18_tpu_d70.3mf

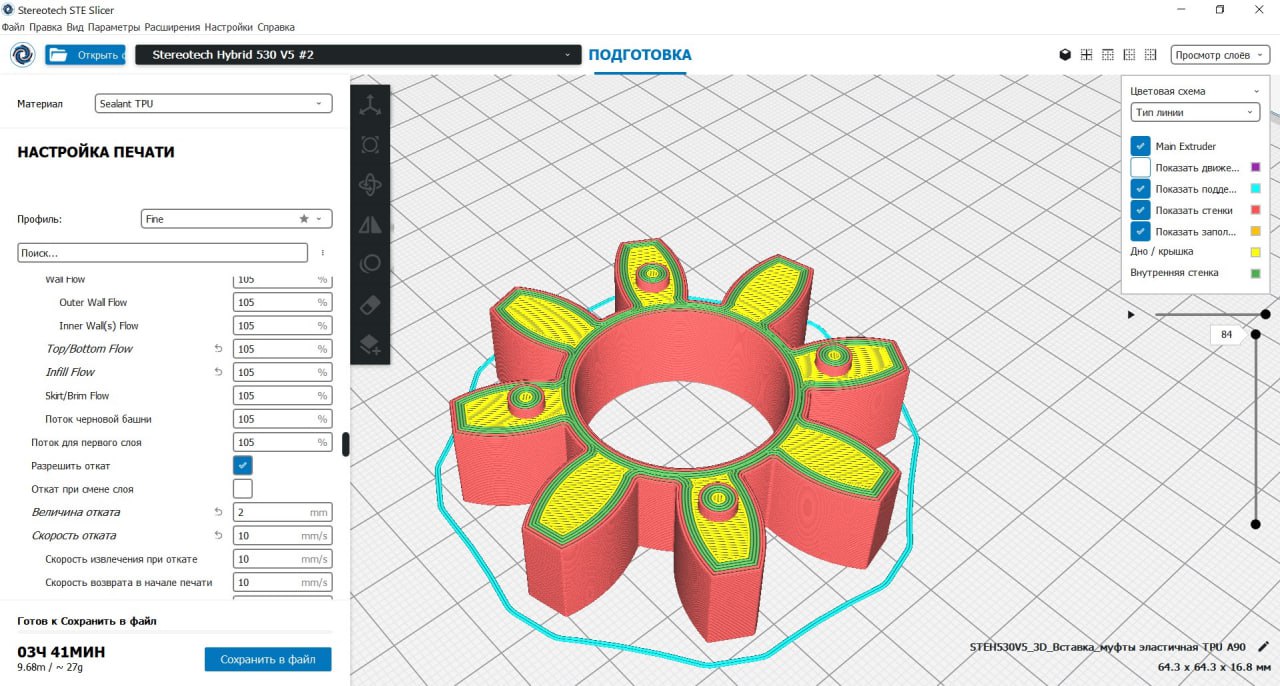

¶ 2. Демпфер муфты
Типовые детали: Демпферы, цилиндрические шестерни, шатуны, корпуса, переходники, кронштейны, скобы, рычаги, ручки, пыльники, рейки, уплотнения,
Данная деталь печатается в режиме 3D одним экструдером.
Материал печати: TPU A90.
Адгезив: Клей-спрей.
Экструдеры: Основной экструдер с соплом 0,4мм из латуни.
Особенности печати: Деталь печатается в 3D режиме что позволяет усилить зубья путём армирования их непрерывными внешними стенками. Подобным образом рекомендуется печатать цилиндрические шестерни и другие детали у которых есть выступы относительно тела детали.
Подготовка принтера: Установить и откалибровать 3D модуль.
steh530v5_3d_вставка_муфты_эластичная_tpu_a90.3mf
